Prototypen & Modellbau aus Hartschaum

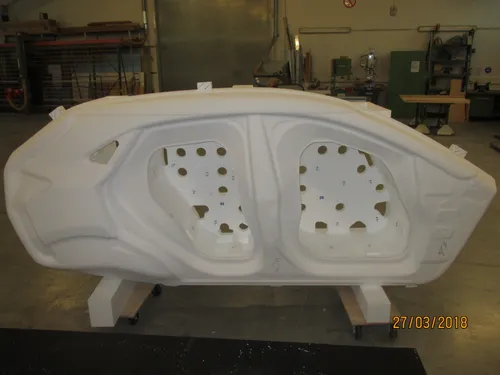

Bei der 5-Achs-CNC-Fräsbearbeitung von Hartschaum erreichen wir je nach Material Toleranzen von ±0,1 mm bis ±0,5 mm. PUR-Hartschaum mit hoher Dichte (ab 300 kg/m³) erlaubt die engsten Toleranzen, während EPS aufgrund seiner Perlstruktur etwas gröbere Werte liefert. Für Gießereimodelle mit Schwindmaßberücksichtigung arbeiten wir standardmäßig mit ±0,2 mm. Die erreichbare Genauigkeit hängt neben dem Material auch von der Bauteilgeometrie und der gewählten Frässtrategie ab.

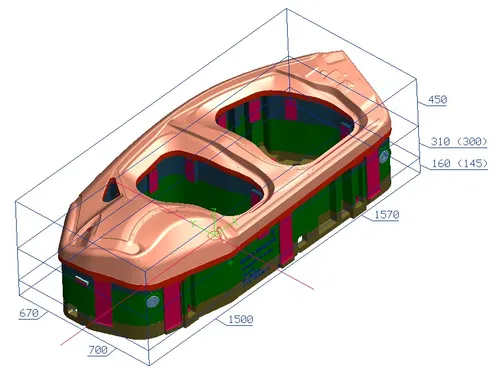

Wir verarbeiten alle gängigen 3D-Formate: STEP, IGES, STL, SAT sowie native Formate aus SolidWorks, Inventor, CATIA, Siemens NX und AutoCAD. Für 2D-Konturen akzeptieren wir DXF- und DWG-Dateien. Ideal sind geschlossene Volumenmodelle im STEP-Format. Sollten nur Handskizzen, Zeichnungen oder physische Vorlagen vorhanden sein, übernehmen wir die komplette 3D-Konstruktion und Digitalisierung. Bitte achten Sie darauf, dass Schwindmaße, Bearbeitungszugaben oder Teilungsebenen in den Daten vermerkt sind.

PUR-Hartschaum ist die richtige Wahl, wenn höchste Oberflächenqualität, enge Toleranzen oder mechanische Belastbarkeit gefordert sind, etwa bei Gießereimodellen, Urmodellen oder Funktionsprototypen. PUR bietet ein homogenes, feines Gefüge ohne Perlstruktur und lässt sich in Dichten von 80 bis 700 kg/m³ einsetzen. EPS hingegen ist deutlich kostengünstiger, leichter und ideal für großformatige Anschauungsmodelle, Architekturmodelle oder Messeobjekte, bei denen die Oberfläche nachträglich verspachtelt und lackiert wird.

Direkt nach dem Fräsen weist PUR-Hartschaum eine sehr glatte, nahezu porenfreie Oberfläche auf, die sich problemlos schleifen und lackieren lässt. Bei EPS zeigt die Oberfläche materialbedingt die typische Perlstruktur, die durch Spachtelung und Grundierung vollständig geglättet werden kann. Für höchste optische Ansprüche stehen zusätzlich Polyurea-Beschichtung, GFK-Laminierung oder professionelle Lackierung zur Verfügung. Auch Oberflächen in Klasse-A-Qualität mit RAL-Farblackierung sind möglich.

Wie lange es dauert, hängt von Bauteilgröße, Komplexität und Oberflächenanforderungen ab. Einfache Modelle bis 1 m Größe fertigen wir in 3–5 Werktagen. Komplexe Gießereimodelle mit Kernkästen und Oberflächenveredelung benötigen 2–4 Wochen. Großformatige Architektur- oder Messemodelle mit mehreren Metern Abmessung planen wir mit 3–6 Wochen. Durch Segmentbauweise sind auch großformatige Objekte realisierbar. Eilaufträge sind nach Absprache möglich. Eine verbindliche Terminaussage erhalten Sie mit unserem Angebot.

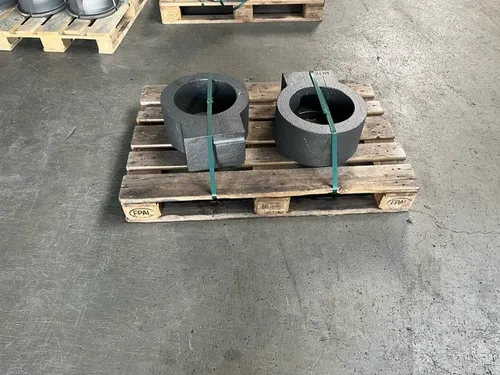

Unsere CNC-gefrästen Hartschaummodelle kommen in zahlreichen Industrien zum Einsatz: Gießereitechnik (Sandgussmodelle, Lost-Foam-Modelle), Automobilindustrie (Designstudien, Interieur-Modelle), Architektur (Stadtmodelle, Gebäudemodelle), Maschinenbau (Urmodelle für den Werkzeugbau), Messebau (Anschauungsmodelle, Dekorationselemente) sowie Film- und Theaterproduktion (Kulissen, Requisiten). Durch unsere jahrzehntelange Erfahrung kennen wir die spezifischen Anforderungen jeder Branche.
